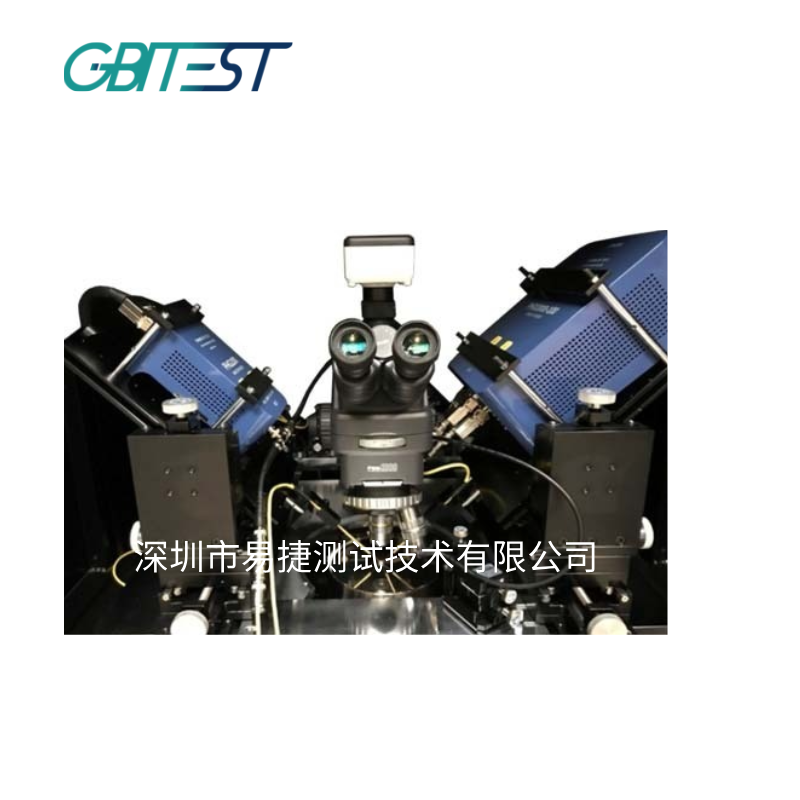

Focus VLP-11000 为 26.5–110GHz 纯无源机电矢量负载牵引整机，核心采用 DELTA 系列超薄低剖面在片无源调谐头，直接对接探针台减少毫米波链路插损；依靠电机滑动螺钉机械合成阻抗，无内置有源注入单元，需外接是德 N5290A 110GHz PNA-X 矢量网络分析仪完成矢量行波采集与射频激励，适合单音 CW 毫米波器件功率、PAE、噪声参数静态表征，可后期硬件升级为混合有源架构拓展调制测试能力。
VLP-11000，专用毫米波无源负载牵引系统，频段 26.5–110 GHz，无需 MT2000 主机，独立机电调谐台 调谐器系列：DELTA 系列超薄在片调谐头，直连探针减少损耗 搭配是德 N5290A 110GHz PNA-X 网分组成整套 110GHz 负载牵引平台
核心调谐原理（纯无源）
整套系统核心为 DELTA 系列 C-110240 超薄机电滑动螺钉无源调谐头（24–110GHz），依靠电机驱动金属反射滑块在槽线内机械位移改变反射系数，无内置有源信号注入环路、无功放、无矢量信号发生模块，属于纯无源架构。
“矢量 VLP” 含义≠有源
VLP=Vector Load Pull（矢量辅助负载牵引），仅代表搭配 N5290A 110GHz PNA-X 矢量网分，通过双向耦合器实时采集 DUT 面 a/b 行波，矢量校准阻抗；阻抗生成依旧依靠无源机械调谐器，本身不具备有源注入能力。
完整成套构成

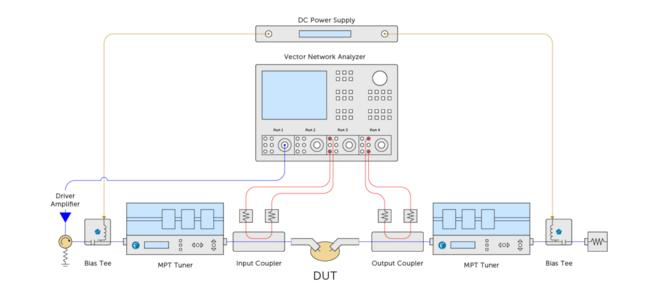

VLP-11000 整机 = 输入源调谐 DELTA 调谐头 + 输出负载 DELTA 调谐头 + 110GHz 定向耦合器 + 直流偏置模块 + 配套控制软件；必须外接是德 N5290A（26.5–110GHz）PNA-X 作为射频信号源与矢量接收机，无需 MT2000 这类有源主机。
关键无源特性
1）优势：毫米波高驻波比（≥20:1 VSWR）、大功率耐受、无自激风险、成本更低；
2）短板：无法支持大带宽调制信号测试（无内置 AWG）、阻抗扫描速度慢、毫米波高损耗频段史密斯圆图边缘覆盖受限，如需 EVM/ACPR 宽带测试，需额外加装有源模块升级为混合架构。
