产品简介：

Rapid VT是 Focus 面向5G/Wi‑Fi 6/7 宽带调制场景的矢量有源负载牵引，核心是1GHz 瞬时调制带宽，在真实复杂信号下做负载牵引与器件 / 功放验证，区别于 DLP 的 CW / 脉冲大功率场景。

Rapid VT 0.5–40 GHz = 1GHz 宽带调制有源负载牵引 + 5G/Wi‑Fi 6/7 原生支持 + S 参数 / PIV 联动，是宽带射频功放真实工况验证的首选，非无源，核心优势在调制带宽与真实信号表征。

功能与优势：

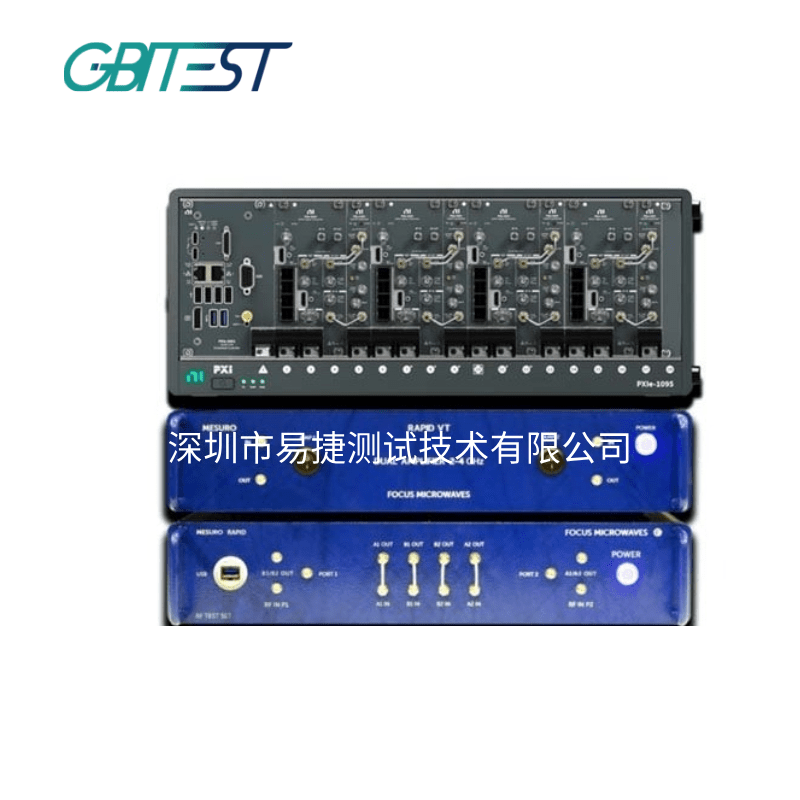

Focus Microwaves的RAPID数字调谐器技术现已适用于超宽带通信信号，支持最新的5G FR1和IEEE 802.11ax标准。这一新架构利用了美国国家仪器PXIe-5842* PXI矢量信号收发器的原始性能。Rapid VT采用两台PXIe-5842 VST 3构建具有高达1GHz有源负载牵引带宽能力的矢量网络分析仪架构。该系统解决方案提供了一个灵活的负载牵引测试平台，可用于测试最新的高带宽、高调制蜂窝标准（如1024QAM 802.11ax），也可配置为快速负载牵引和S参数测量。这使得该系统能够在设计周期的各个阶段使用，从初始器件表征、MMIC或功率放大器设计、设计验证测试，最终到工厂的产品测试。

产品主要核心应用特性：

支持最新的5G FR1及IEEE 802.11ax（Wi-Fi 7)标准
有源负载牵引带宽能力高达1 GHz
可测试最新高带宽、高阶调制的蜂窝通信标准，例如支持1024QAM的802.11ax
支持单音连续波（CW）与脉冲信号
基波与谐波调谐功能
负载牵引与源牵引调谐配置
混合式负载牵引与源牵引测试能力
本系统适用于整个设计周期的各个阶段：器件初始表征 MMIC或功率放大器（PA）设计设计验证测试工厂产品测试

Focus Rapid VT（0.5–40GHz）调制有源负载牵引产品参数表

项目分类	具体参数/详细说明
产品全称	Focus Rapid VT Modulated Active Load Pull System（调制有源负载牵引系统）
频率范围	0.5–40 GHz（同轴接口，可扩展至毫米波频段）
产品类型	矢量有源负载牵引（全电子调谐，无机械部件，非无源调谐器）
核心架构	基于NI PXIe‑5842 VST矢量信号收发仪，宽带有源闭环设计，双VST构建类VNA架构
核心核心能力	最高1GHz瞬时调制带宽，支持5G FR1、Wi‑Fi 6/7（1024QAM）等标准波形
控制软件	DMCS一体化控制软件，兼容S参数测量、负载牵引测试、调制信号分析（EVM/ACPR等）
调制带宽	最高1GHz（瞬时调制带宽，适配宽带调制场景）
阻抗调谐能力	1. 负载侧：基波+2次谐波独立调谐；2. 源侧：基波独立调谐；3. 阻抗覆盖：全阻抗（含近0Ω/∞Ω），\|Γ\|>1，可补偿夹具/探针损耗
工作模式	1. 基础模式：CW连续波、脉冲RF、脉冲DC；2. 联动模式：可与Auriga PIV脉冲IV系统联动；3. 调制模式：支持5G NR、Wi‑Fi 6/7（1024QAM）、多载波、自定义波形
功率与动态范围	1. 标配前向功率：+30 dBm；2. 动态范围：>60 dB
集成测量功能	1. 标配：S参数（小信号）、基波/谐波负载牵引、a1/b1/a2/b2时域波形；2. 调制分析：EVM（误差向量幅度）、ACPR（邻道功率比）、PAE（功率附加效率）、CCDF（互补累积分布函数）、频谱模板、多载波互调
与DLP系列核心区别	1. 场景侧重：专注宽带调制信号（5G/Wi‑Fi 6/7）、真实工况功放验证、EVM/线性度优化（DLP侧重CW/脉冲大功率、器件建模）；2. 带宽能力：1GHz调制带宽（DLP为窄带高精度）；3. 谐波控制：基波+2f（DLP为基波+2f+3f）
典型应用场景	1. 5G FR1功放：64QAM/1024QAM、高带宽波形下负载牵引，优化EVM/ACPR；2. Wi‑Fi 6/7（802.11ax/be）：1024QAM、160MHz/320MHz带宽，功放线性化与效率折中；3. SatCom宽带功放：Ka波段、多载波调制，非线性失真抑制；4. 器件建模：宽带行为级模型提取（适配调制信号）；5. 产线测试：5G/Wi‑Fi功放批量验证，EVM/ACPR快速校准
标准型号	Rapid VT 40（0.5–40GHz，1GHz调制带宽，30dBm标配）
可选配置	1. Auriga PIV模块：脉冲DC联动，抑制器件自热/陷阱效应；2. 谐波扩展模块：增强2次谐波调谐精度；3. 晶圆级测试套件：适配on‑wafer探针台
核心优势	1. 1GHz宽调制带宽，适配5G/Wi‑Fi 6/7真实调制信号；2. 全电子调谐，测试速度快；3. 全阻抗覆盖，弥补无源调谐器局限；4. 原生支持调制信号分析，适配真实工况验证；5. 可与Pulsed IV、S参数测量联动，一体化测试
一句话总结	Rapid VT 0.5–40 GHz = 1GHz宽带调制有源负载牵引 + 5G/Wi‑Fi 6/7原生支持 + S参数/PIV联动，是宽带射频功放真实工况验证的首选（非无源）
