ITAN™ T250MAK（单端）和T250MSK（差分）探针_射频探针及附件_探针台系统_产品中心

易捷测试提供MPI最新推出TITAN™ T250MAK（单端）和T250MSK（差分）探头——专为高达250 GHz的行业领先性能而设计

这些探远旨在满足先进器件建模、高速通信和下一代研究的需求，融合了强大的机械创新与经过验证的宽带性能。

型号：

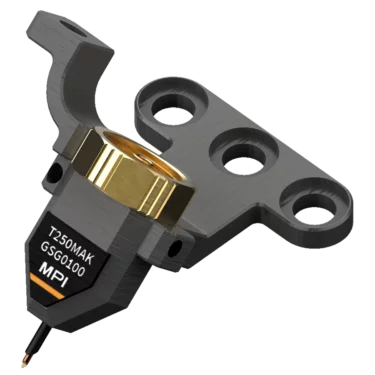

T250MAK GSG0100

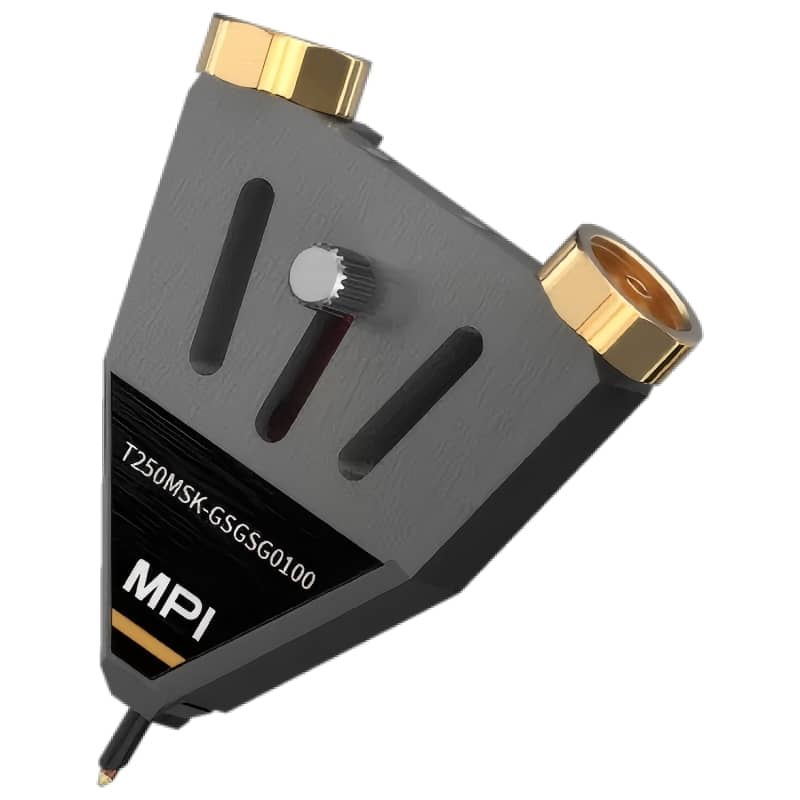

T250MSK GSGSG0100

核心特性

超宽带覆盖
频率范围从DC至250 GHz，可与最新测试仪器无缝集成，满足宽带信号测量需求。
单端与差分配置

TITAN™ T250MAK：适用于宽带S参数器件表征；
TITAN™ T250MSK差分探头：适用于差分集成电路（IC）和超宽带高速数字应用。

可伸缩（差分GSGSG探头）/可移除（单端GSG探头）尖端保护装置
巧妙集成以保护探头尖端，最大化投资价值——在设置、操作和存储期间提供全面防护。
集成探头对准引导
实现探头与扩展器的无缝组装，在设置和重新配置过程中保护敏感且昂贵的系统组件免受意外损坏。
经过验证的宽带尖端性能
基于TITAN™ T220MA和T220MS DC-220 GHz探头的技术积累，为全球最严苛的应用提供可靠、可重复的测量结果。
至DUT的最短射频路径
最小插入损耗确保最大方向性、动态范围和功率传输，实现同类最佳的射频（RF）和毫米波（mmWave）性能。
加固型250 GHz 0.5 mm阴头连接器
耐用、稳固的接口支持直接安装，旨在保护TITAN™探头和仪器设备。
镍合金尖端
专为长寿命和测量重复性设计，即使在严苛使用条件下也能保持稳定。与其他品牌不同，镍合金尖端适用于所有类型的焊盘金属（金、铜、铝等），无需因焊盘材料更换探头。

应用领域

应用场景：TITAN™ T250MAK（单端），TITAN™ T250MSK（差分）


晶圆级器件表征	宽带S参数、建模、负载牵引、噪声系数	差分S参数、噪声系数
相控阵与波束成形	组件测试	差分移相器/放大器
高速数字通信	—	多Gbps低串扰链路
宽带测试与测量	谐波、杂散、失真	差分宽带频谱分析

为何选择TITAN™ T250系列？

首创差分探头设计：T250MSK差分探头采用紧凑 sleek 设计，兼具性能与外观优势；
保护用户投资：可伸缩尖端保护装置和加固连接器减少意外损坏，延长探头寿命；
兼容主流测试系统：适配是德科技（Keysight）250 GHz频率扩展器（NA5307A），并支持170/240 GHz等灵活配置；
面向先进器件测试：适用于放大器、混频器、倍频器、移相器及高速数字IC等严苛场景。

典型应用案例

射频集成电路（RFIC）、毫米波集成电路（MMIC）的晶圆级S参数与噪声系数测量；
相控阵天线与波束成形器的开发验证；
太赫兹（THz）、6G、点对点超高速无线链路原型设计；
先进差分功率放大器（PA）、DAC/ADC及电路模块的设计测试；
差分宽带频谱分析与失真表征。

TITAN™ T250系列探针的兼容设备及适配场景

TITAN™ T250系列探针（包括T250MAK单端和T250MSK差分型号）凭借其超宽带性能（DC至250 GHz）和机械设计优势，可适配多种测试仪器与应用场景，以下是其兼容性的核心信息：

一、主流测试仪器兼容性

是德科技（Keysight）频率扩展器
明确支持与是德科技250 GHz频率扩展器（如NA5307A型号）直接对接，实现从射频到毫米波频段的高精度测量。该兼容性确保用户可无缝集成至现有测试系统，无需额外适配硬件。
宽带矢量网络分析仪（VNA）
适用于覆盖DC至250 GHz频段的VNA设备，支持S参数、噪声系数、负载牵引等关键参数表征，满足先进器件建模与高速通信测试需求。

二、测试系统与配件兼容性

探头定位与扩展系统
集成探头对准引导功能，可与自动化探针台、手动探针座等定位系统兼容，在设置和重新配置过程中保护敏感组件，降低操作复杂度。
尖端保护与连接器适配
配备加固型250 GHz 0.5 mm阴头连接器，支持直接安装至测试仪器，同时兼容可伸缩/可移除尖端保护装置，适配不同场景下的存储与操作需求。

四、材料与环境兼容性

焊盘金属兼容性
采用镍合金尖端设计，适用于金、铜、铝等多种焊盘材料，无需因被测器件（DUT）金属类型更换探头，降低测试成本并提升效率。
极端温度环境
工作温度范围覆盖-60℃至200℃，可适配高低温箱、热真空测试系统等环境模拟设备，满足汽车电子、航空航天等严苛场景需求。

以上内容均由AI搜集总结并生成，仅供参考

迎接下一波技术浪潮

凭借TITAN™ T250MAK和T250MSK探头，您将在宽带、毫米波和高速数字测量领域引领当下与未来。联系我们的团队，了解更多可用性、技术细节等信息。

TITAN™ T250系列探针技术参数详解

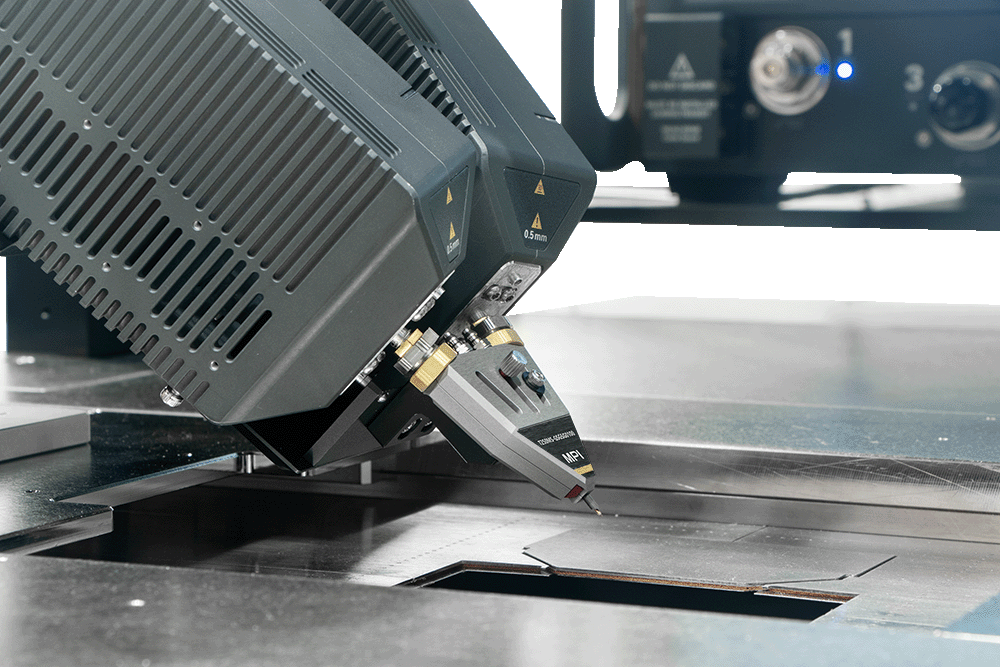

T250MS-KAPPA-Dual-Probes_Probe-Protector

TITAN™ T250系列探针（T250MAK单端与T250MSK差分型号）针对高频测量需求设计，其技术参数覆盖电气性能与机械特性，以下从核心参数维度展开说明：

一、电气特性参数

参数名称	T250MAK（单端）	T250MSK（差分）	说明
频率范围	DC至250 GHz	DC至250 GHz	覆盖超宽带信号，满足毫米波、太赫兹及下一代通信测试需求
特性阻抗	50 Ω	50 Ω	标准阻抗匹配，确保信号传输稳定性
直流电流	< 1A	< 1A	支持低功耗器件测量，避免对被测电路造成过大负载
直流电压	< 50 V	< 50 V	适配多数电子设备的工作电压范围
接触电阻（金焊盘）	< 6 mΩ	< 6 mΩ	镍合金尖端设计，低接触电阻确保测量精度
接触电阻（铝焊盘）	< 45 mΩ	< 45 mΩ	兼容多种焊盘金属（金、铜、铝等），无需因材料更换探针
工作温度范围	-40°C … +175°C	-40°C … +175°C	适应极端环境测试，满足工业级可靠性要求

二、机械特性参数

参数名称	T250MAK（单端）	T250MSK（差分）	说明
连接器类型	0.5 mm NMD阴头	0.5 mm NMD阴头	加固型接口设计，提升连接稳定性与耐用性
尖端材料	镍合金	镍合金	高耐磨性，延长探针使用寿命，确保测量重复性
尖端宽度	15 μm	15 μm	精细尖端设计，适配微小焊盘与高密度集成电路测试
间距范围	50、75、100 μm	50、75、100 μm	多规格间距可选，满足不同封装尺寸的器件测试需求
尖端配置	GSG（单端）	GSGSG（差分）	单端与差分配置分别适配S参数表征和高速数字应用

三、关键技术优势

超宽带性能：DC至250 GHz的频率覆盖，结合“至DUT最短射频路径”设计，最小化插入损耗，提升信号保真度，类似西安普科PK6350在高频场景中通过电路优化实现信号优势的思路1。
机械创新：集成可伸缩/可移除尖端保护装置与探头对准引导功能，减少操作中的意外损坏，最大化设备投资价值。
兼容性与可靠性：基于TITAN™ T220系列探头技术积累，兼容主流测试系统（如Keysight 250 GHz频率扩展器），确保测量结果的可重复性与稳定性。

四、应用场景适配

单端T250MAK：适用于宽带S参数器件表征、射频集成电路（RFIC）建模等场景；
差分T250MSK：针对高速数字通信（如多Gbps链路）、相控阵波束成形等差分信号测试需求优化。

通过上述参数可见，TITAN™ T250系列探针在高频性能、机械防护与兼容性上均达到行业领先水平，可满足先进器件建模、下一代通信技术等前沿领域的严苛测量需求。

为确保最佳兼容性，使用时需注意以下参数匹配：

阻抗匹配：严格遵循50Ω系统设计，避免阻抗失配导致测量误差；
功率与电压：根据型号选择DC电流（1A/2A）、电压（100V/250V）及射频功率（5W/10W@10GHz）范围，避免过载损坏设备；
频率覆盖：确保仪器频段覆盖DC至250 GHz，充分发挥探头超宽带性能优势。

通过上述兼容性设计，TITAN™ T250系列探针可无缝融入现有测试生态，为下一代半导体、通信及科研领域提供可靠支持。
