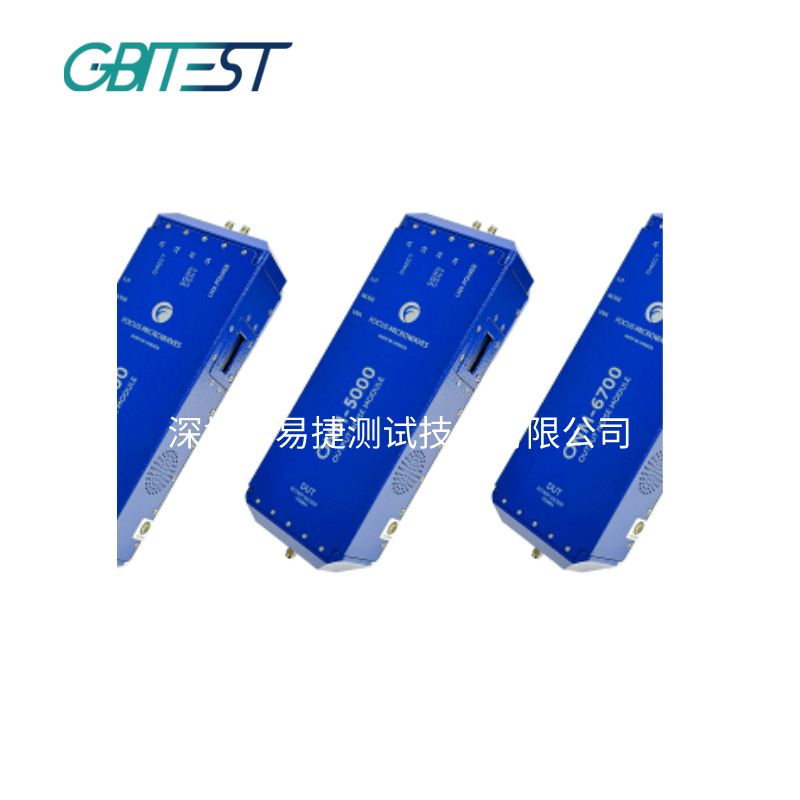

Focus 噪声测量系统（NMS）

Focus 噪声测量系统（NMS）概述功能：精确测量晶体管 / MMIC 的4 个噪声参数：最小噪声系数 NFmin等效噪声电阻 Rn最佳噪声反射系数 Γopt（幅度 / 相位）频率覆盖：1–170G

产品详情咨询

探针台|全自动探针台|硅光晶圆测试系统|半自动探针台|手动探针台|国产探针台|Hanwa ESD/ TLP测试仪|CDM测试机|晶圆级ESD测试仪|芯片HCI/BTI/TDDB/DCEM可靠性测试设备、满足实验室研发和晶圆厂量产的多种需求。广泛应用于：WAT/CP测试、I-V／C-V测试、RF/mmW测试、高压/大电流测试、在片wlr、在片老化burning、高低温测试、光电器件测试（硅光、CMOS，SPAD传感器等）、晶圆级失效分析、芯片ESD测试、半导体工艺可靠性验证、封装测试等领域

产品概述

产品规格表

外形尺寸

Focus 噪声测量系统（NMS）概述

功能：精确测量晶体管 / MMIC 的4 个噪声参数：

最小噪声系数 NFmin
等效噪声电阻 Rn
最佳噪声反射系数 Γopt（幅度 / 相位）

频率覆盖：1–170GHz（分频段型号）
核心组成：

INM（Input Noise Module）输入噪声模块
ONM（Output Noise Module）输出噪声模块
NMC（Noise Module Controller）噪声模块控制器

典型型号（0.5–40GHz 相关）：

NMS-4000：≤40GHz，插入损耗 0.91dB，VSWR 1.8:1，2.95mm 接头

Focus Rapid VT（0.5–40GHz）调制有源负载牵引

项目分类	具体参数 / 说明
产品全称	Rapid VT Modulated Active Load Pull System（调制有源负载牵引系统）
频率范围	0.5–40 GHz（同轴，可扩展毫米波）
产品类型	矢量有源负载牵引（全电子调谐，无机械部件）
核心平台	双 NI PXIe-5842 VST 构建类 VNA 架构
调制带宽	最高 1 GHz（瞬时有源负载牵引带宽）
支持标准	5G FR1、Wi‑Fi 6/7（802.11ax/be）、1024QAM、多载波、自定义波形
阻抗调谐	- 负载侧：基波 + 2f 谐波独立调谐- 源侧：基波独立调谐- 阻抗覆盖：全阻抗（含近 0Ω/∞Ω），\|Γ\|>1，补偿夹具 / 探针损耗
信号模式	CW、脉冲 RF、脉冲 DC、调制信号（5G/Wi‑Fi）；可联动 Auriga PIV
功率 / 动态	- 标配前向功率：+30 dBm- 动态范围：>60 dB
集成测量	- 小信号：S 参数- 负载牵引：基波 / 谐波、a1/b1/a2/b2 时域- 调制分析：EVM、ACPR、PAE、CCDF、频谱模板、多载波互调
软件	DMCS 统一控制；兼容 S 参数、负载牵引、调制分析
与 DLP 区别	- Rapid VT：1GHz 调制带宽、5G/Wi‑Fi 真实工况、EVM / 线性度优化- DLP：CW / 脉冲大功率、基波 + 2f+3f 精密谐波控制、器件大信号建模
典型应用	5G FR1 功放、Wi‑Fi 6/7（160/320MHz）、SatCom 宽带功放、宽带行为级建模、产线 EVM/ACPR 批量测试
标准型号	Rapid VT 40（0.5–40GHz，1GHz 带宽，30dBm）
可选配置	- Auriga PIV：脉冲 DC 联动，抑制自热 / 陷阱效应- 谐波扩展：增强 2f 调谐精度- 晶圆级套件：on‑wafer 探针台适配
核心优势	1GHz 宽带调制、全电子快速调谐、全阻抗覆盖、原生调制分析、PIV/S 参数一体化测试
一句话总结	Rapid VT 0.5–40GHz = 1GHz 宽带有源负载牵引 + 5G/Wi‑Fi 6/7 原生支持 + S 参数 / PIV 联动，面向宽带功放真实工况验证。
