产品简介：

FOCUS第五代脉冲IV/RF表征系统提供无与伦比的性能，能够以极高的速度和精度完成测量。脉冲IV（电流-电压）测量已成为表征场效应晶体管（FET）和双极结型晶体管（BJT）等有源器件电流-电压特性的首选方法。

产品特点：

随着 GaN HEMT、LDMOS、SiC 及石墨烯等高功率器件日益普及，对电流与电压指标的要求也在不断提升。Auriga MEM™ 是 Auriga 推出的脉冲 IV 功能，将电流分辨率提升至最大电流的 0.01%。借助 Auriga 先进校准算法及外置是德科技（Keysight）数字万用表（DMM），Auriga MEM 可将直流测量面直接精准延伸至被测器件端。

产品功能及应用方向：

Auriga Standard PIV 是 Focus 第五代纳秒级脉冲 IV 偏置系统，核心作用：用 10ns~1μs 窄脉冲抑制器件自热效应、电荷陷阱效应，采集等温、无记忆失真的大信号 IV 曲线，原生配套 Delta 谐波调谐器、有源 DLP 负载牵引系统，是射频功率器件建模、负载牵引测试的标准前端偏置单元。

一、基础通用核心应用（220V、600V 通用）

1. 射频功率器件脉冲 IV 基础表征

消除 DC-IV 持续加热导致的电流塌陷、参数漂移，还原器件射频动态真实工作点；
提取 Ids-Vds、转移特性、导通电阻 Ron、击穿电压 Vbr、饱和电流 Isat；
量化 GaN 陷阱效应、电流记忆效应，对比不同工艺 / 钝化层陷阱抑制效果；
高低温探针台联用，完成晶圆级（On-Wafer）脉冲 IV 批量测试（CP/WAT）

2. 负载牵引系统标配前端（适配 Delta 0.7–110GHz 谐波调谐器）

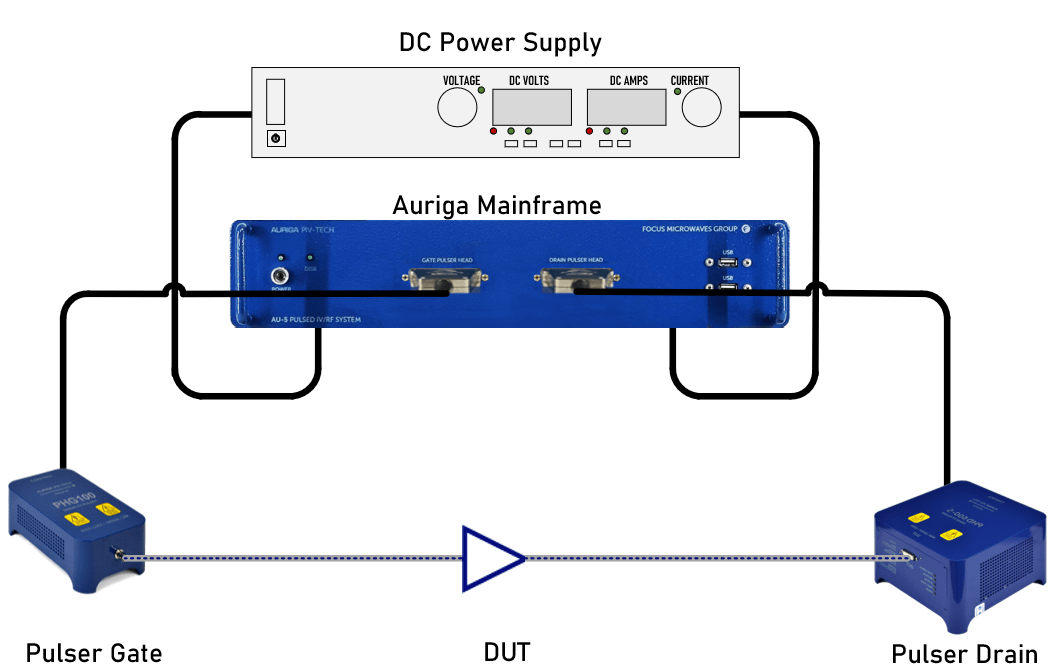

整套测试链路：Auriga PIV 脉冲偏置 → Delta 无源谐波调谐器 → VNA / 信号源

先脉冲 IV 标定器件等温工作区间，再同步开展基波 / 2/3 次谐波负载牵引；
脉冲模式下测 PAE、输出功率 Pout、线性度、压缩点，规避连续波热退化；
毫米波（24–110GHz）GaN、硅光驱动芯片片上谐波牵引标配，解决高频大功率器件发热难题；
搭配 DLP 有源负载牵引，做脉冲调制大信号射频表征（5G NR、雷达脉冲波形仿真）
3. 非线性器件模型精准提取（射频建模核心设备）

生成无热失真脉冲 IV 数据集，提取 Angelov、EEHEMT、GaN 大信号非线性模型参数；
区分热相关参数与射频动态本征参数，大幅提升功放仿真准确度；
支持 Auriga MEM 高精度电流采集（0.01% 满量程分辨率），适配低电流、大电流宽动态范围建模需求。

4. 射频功放性能优化研发

5G 宏基站、毫米波雷达、卫星通信功放 PAE、效率、线性度匹配优化；
脉冲射频工况仿真：脉冲雷达、脉冲通信发射机动态特性评估；
包络跟踪 ET、Doherty 功放器件阻抗最优负载点扫描（脉冲模式避免热烧毁芯片）。

5. 工艺可靠性与失效分析

HCI 热载流子、BTI 偏置温度、动态应力脉冲加速老化测试；
脉冲动态下器件退化监测，对比新品 / 老化后 IV 曲线漂移；
器件击穿、浪涌耐受动态脉冲耐压测试，评估器件安全工作区 SOA。

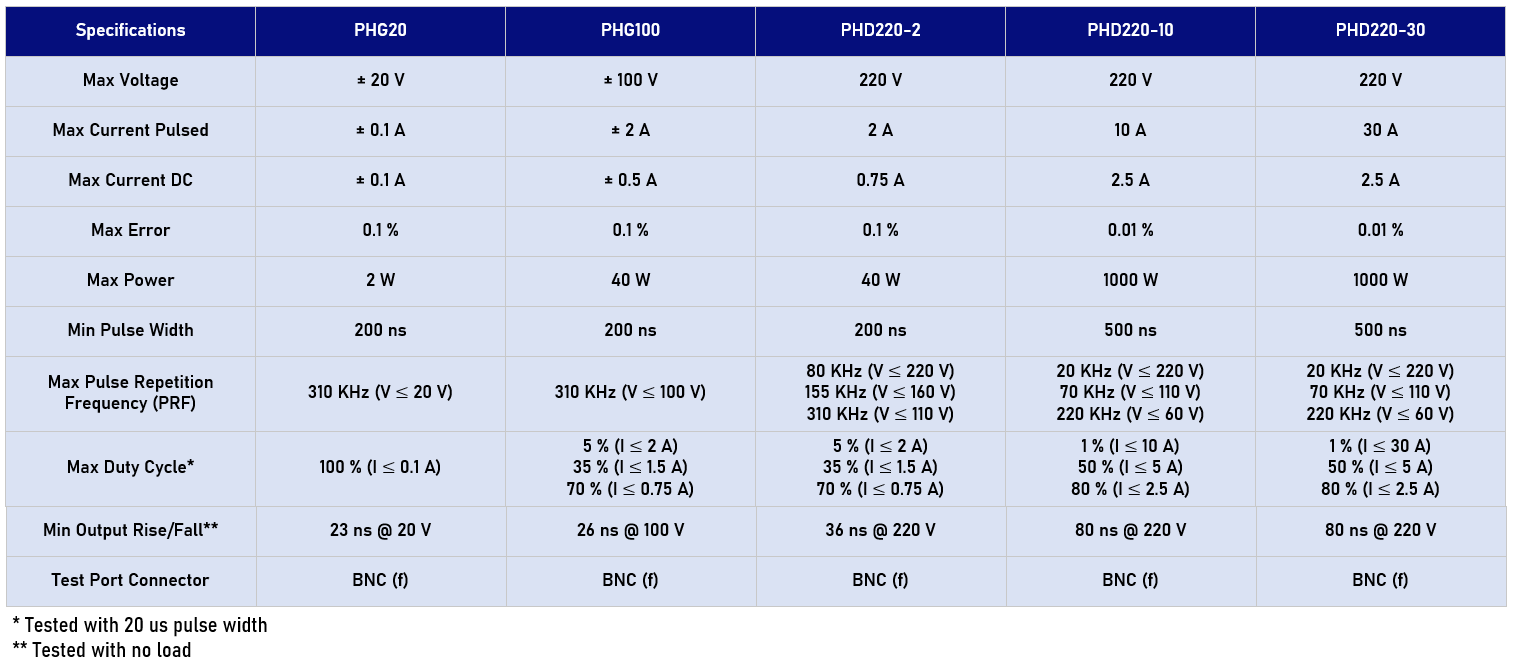

二、220V 标准款专属应用场景（PHD220 漏极脉冲头，最大 220V）
适配器件耐压范围：≤200V

0.7–67GHz Delta 调谐器主流配套，高校、器件设计公司通用研发平台；
量产封装后器件成品快速脉冲 IV 筛选。
低噪声放大器 LNA、驱动级功放、射频开关、混频器脉冲 IV 表征；
卫星接收前端、测试仪器射频芯片。
5G 微基站、WiFi 6E/7 射频前端、24–40GHz 相控阵收发芯片；
毫米波短距雷达、卫星低功率 GaN 管、片上集成射频芯片。
5G FR1 Sub-6GHz 基站 LDMOS、车载射频功放、广播发射管；
移动通信功率管、AB 类线性功放、小功率脉冲雷达硅管。
硅基 LDMOS 射频功放
低压 GaN HEMT（28V/48V/100V 级）
III-V 族砷化镓 GaAs、InP 器件
中小功率脉冲负载牵引实验室

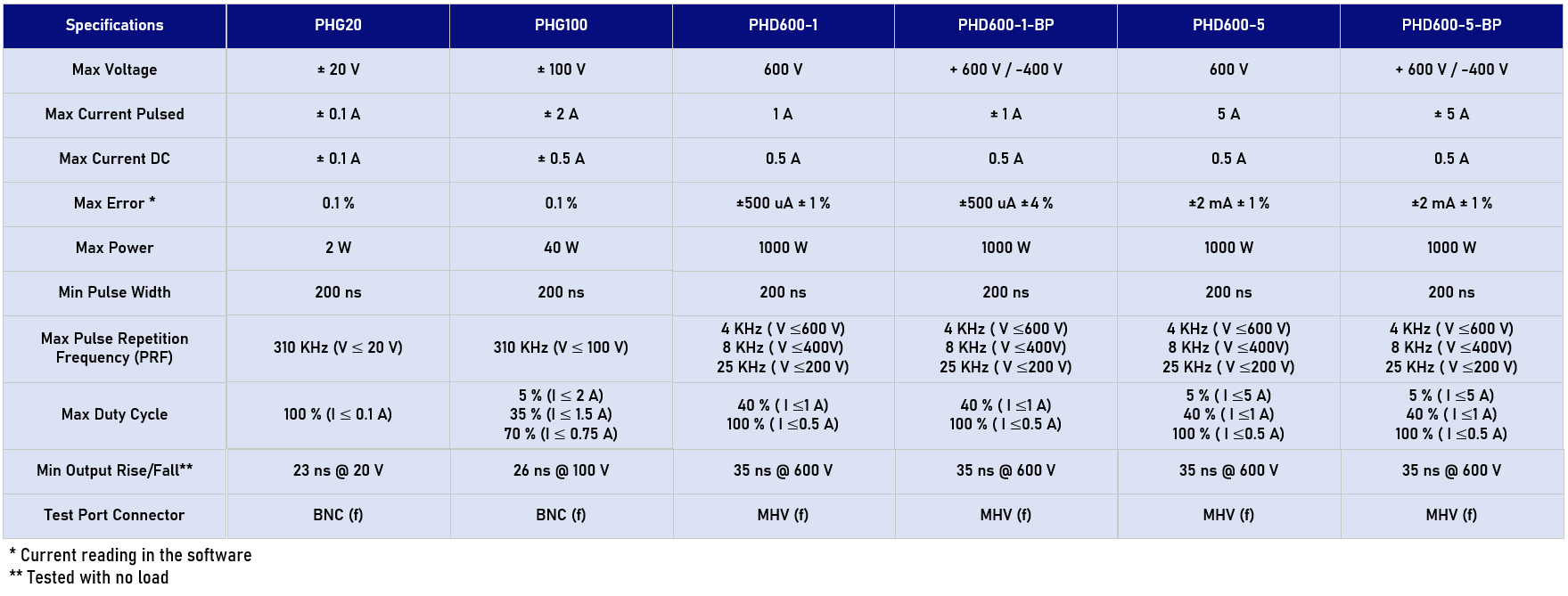

三、600V 高压款专属应用场景（PHD600 漏极脉冲头，最大 600V）
适配器件耐压范围：200V ~ 600V

感应加热射频源、工业等离子高压功率器件脉冲表征；
车载高压射频功率模块动态特性测试。
毫米波大功率功放片上测试，高压脉冲偏置 + Delta 多谐波调谐联动；
大功率器件 SOA 安全工作区边界扫描，防止高压连续波击穿。
远程探测雷达、航空机载脉冲发射管；
高压脉冲调制功率晶体管，动态导通电阻 Ron 脉冲标定。
SiC 射频功率管、SiC+GaN 复合功率芯片；
电力电子射频耦合器件、高压脉冲开关器件动态 IV 测试。
机载 / 舰载大功率脉冲雷达、远距离卫星通信功放；
气象雷达、电子对抗 ECM 大功率发射模块；
60–110GHz E/W 波段毫米波高压 GaN 功率芯片（搭配你提到的 Delta 110GHz 调谐器）。
高压 GaN 射频功率器件（200V/400V/600V GaN HEMT）
碳化硅 SiC 射频 / 功率复合器件
大功率固态脉冲发射机器件
高压谐波负载牵引系统
新能源、工业高压射频器件

四、行业整机 / 产线落地场景汇总

半导体晶圆厂（Foundry）：GaN/SiC/GaAs 片上脉冲 IV、WAT 工艺监控、CP 探针批量测试；
射频器件设计公司：大信号建模、谐波负载牵引研发、功放性能迭代；
军工雷达 / 卫星研究所：高压脉冲 GaN、毫米波大功率发射器件表征；
通信设备厂商：5G/6G 基站、毫米波相控阵功放量产验证；
高校射频实验室：器件物理、陷阱效应、非线性建模科研；
第三方测试实验室：第三方器件表征、可靠性验证、客户来料检测。

220V 与 600V 选型快速区分

型号	核心器件适配	典型搭配 Delta 调谐器场景
220V PIV	LDMOS、低压 GaN、GaAs、Sub-6G 射频管	0.7–67GHz 中小功率谐波牵引、5G 微基站芯片
600V PIV	高压 GaN、SiC 射频管、毫米波大功率器件	24–110GHz Delta 毫米波谐波牵引、雷达高压功放

补充：若器件耐压超 600V（如 1200V/2000V SiC 功率器件），需升级 Auriga 高压系列（1200V/2000V PHD 脉冲头），不属于 Standard 220/600 产品线。
