MPI单DIE探针台|高密度芯片测试探针台|DTS-650-DI

MPI单DIE探针台|高密度芯片测试探针台|DTS-650-DI

MPI公司针对超高密度测试需求推出的DTS650-DI测试探针台系统。是目前业界唯一能够在保证光学对准精度的前提下,实现10000针脚同时测试的设备,解决了高密度测试与测试精度之间的矛盾。支持Bar/
产品详情咨询

探针台|全自动探针台|硅光晶圆测试系统|半自动探针台|手动探针台|国产探针台|Hanwa ESD/ TLP测试仪|CDM测试机|晶圆级ESD测试仪|芯片HCI/BTI/TDDB/DCEM可靠性测试设备、满足实验室研发和晶圆厂量产的多种需求。广泛应用于:WAT/CP测试、I-V/C-V测试、RF/mmW测试、高压/大电流测试、在片wlr、在片老化burning、高低温测试、光电器件测试(硅光、CMOS,SPAD传感器等)、晶圆级失效分析、芯片ESD测试、半导体工艺可靠性验证、封装测试等领域

产品概述
产品规格表
外形尺寸

MPI公司针对超高密度测试需求推出的DTS650-DI测试系统

一、核心主题

DTS650-DI with Direct Docking,是深圳市易捷测试技术有限公司 MPI面向超高密度芯片测试推出的新一代解决方案。

二、产品核心

  • 型号:DTS650-DI(Direct Integration,直接集成版)

  • 关键能力:DI VARIANT: 10,000 PIN READY,支持10000针脚的高密度测试,是目前业界领先的测试密度.

  • 支持Bar/Die/Packaged三种形态测试,适配从切割到封装的全流程

三、为什么市场需求DTS650-DI探针台

The Strategic Pivot: For ultra-high density applications, the standard setup evolves. 随着芯片集成度不断提升,传统测试设备已无法满足超高密度应用需求,DTS650-DI是MPI针对这一市场变化推出的战略级产品。

四、三大核心技术特性

1. 直接集成设计(Direct Integration)

  • 可直接对接Advantest 93K测试平台,无需额外转接设备

  • 优势:减少信号损耗,提升测试精度,降低系统复杂度

2. 超高密度测试能力(High-Density Capability)

  • 支持大尺寸垂直探针卡(Vertical Probe Cards, VPC)

  • 最小探针间距可达70μm,是业界顶尖水平

  • 支持10000针脚同时测试,满足未来超高密度芯片测试需求

3. 晶圆级可靠性(Wafer-Level Reliability)

  • 将300mm晶圆探针测试系统的稳定性,延伸到单颗裸芯片(singulated die)测试

  • 优势:在提升测试密度的同时,保证测试结果的稳定性和一致性

五、产品结构展示

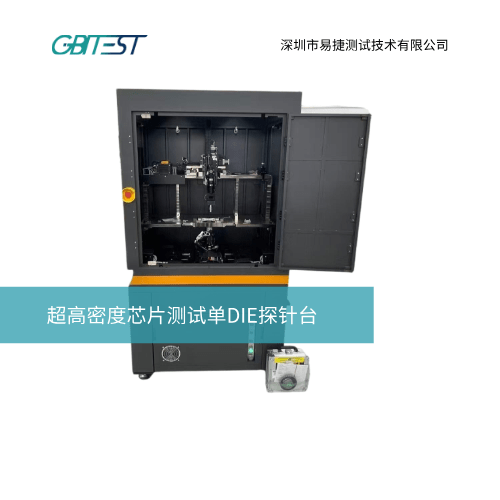

DTS650-DI整机外观

  • 采用MPI经典的深灰色工业设计,顶部配备状态指示灯

  • 集成触摸屏操作界面,操作便捷

  • 底部配备滚轮,便于设备移动和安装

核心测试模块

  • 探针卡对接模块,负责与垂直探针卡连接

  • 芯片定位与测试模块,实现高精度芯片定位和测试

六、独特优势总结

幻灯片底部强调:The only [system] capable of 10,000-pin contact assurance without compromising optical alignment. DTS650-DI是目前业界唯一能够在保证光学对准精度的前提下,实现10000针脚同时测试的设备,解决了高密度测试与测试精度之间的矛盾。
