2026年成功项目晶圆级12英寸硅光探针台自动测试系统
晶圆级硅光自动测试系统易捷测试凭借突出的本地化服务成功中标XXXX国际集成电路制造厂12英寸硅光探针台系统TS3500-IFE探针台,成功进入半导体制造12英寸全流程批量验证产线。
硅光模块进入批量供货阶段,数据中心对光互连带宽的需求呈指数级增长,硅光芯片正从"实验室样品"走向"晶圆级量产"。但量产化的第一道关卡,不是光刻,而是测试。
硅光器件需在晶圆阶段同时完成光学耦合效率与电学参数的联合提取,且必须覆盖-60°C至300°C的宽温区可靠性验证。传统测试方案要么尺寸受限,要么光-电分离、效率低下,要么全自动成本高昂——这正是12英寸产线面临的现实挑战。
易捷测试作为MPI在中国区的深度合作伙伴,为该半导体制造大厂定制了以TS3500-IFE 300mm全自动探针台为核心的硅光测试系统解决方案。
硅光模块进入批量供货阶段,数据中心对光互连带宽的需求呈指数级增长,硅光芯片正从"实验室样品"走向"晶圆级量产"。但量产化的第一道关卡,不是光刻,而是测试。
硅光器件需在晶圆阶段同时完成光学耦合效率与电学参数的联合提取,且必须覆盖-60°C至300°C的宽温区可靠性验证。传统测试方案要么尺寸受限,要么光-电分离、效率低下,要么全自动成本高昂——这正是12英寸产线面临的现实挑战。
易捷测试作为MPI在中国区的深度合作伙伴,为XXXX集成电路制造企业以TS3500-IFE 300mm全自动探针台为核心的硅光测试系统解决方案。

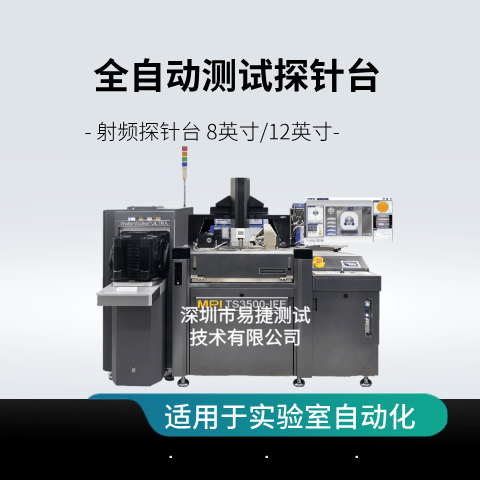

产品说明:TS3500-IFE是MPI专为产品工程(Product Engineering)打造的300mm全自动探针台,属于TS3500系列的高端配置版本,集成IceFreeEnvironment™低温测试环境,无需液氮即可实现宽温区晶圆级测试。
温度范围:‑60℃ ~ +300℃,无需液氮 / 干冰,无冰露,支持微 manipulator 与探针卡同时使用MPI Corporation。
优势:高低温下直接换片,无需回温,大幅提升测试效率MPI Corporation。
DC‑IV/DC‑CV:晶体管、二极管、电阻等器件的电流‑电压 / 电容‑电压特性。
Pulsed‑IV:脉冲式 IV,适配瞬态特性、低漏电、避免自热场景。
1/f 噪声、ESD、TDDB、HCI/BTI:可靠性与失效机理分析。
频段:DC ~ 110GHz+,覆盖 26/40/77GHz 等主流毫米波频段。
功能:4 端口 S 参数、负载牵引(Load‑Pull)、在片 RF 建模。
设计:极短信号路径,超低损耗,适配硅光 / CPO、5G/6G、雷达芯片MPI Corporation。
高温 / 低温偏置老化:在片长期稳定性、寿命评估。
WaferWallet® 自动化:5 托盘,300mm 晶圆全自动上下料,多温区并行测试MPI Corporation。
EMI/RFI/ 光屏蔽:超低噪声、低电容测量,适配高精度模拟、传感器、光电器件MPI Corporation
MPI TS3500‑IFE 全自动探针台与 GBITEST 硅光测试软件深度融合,实现探针台、光开关、光源、功率计、源表等全仪表一站式联动。支持自动光纤耦合、L‑I‑V、波长域、射频 S 参数、眼图等全流程测试,拖拽式流程、MAP 图联动、断点续测,大幅提升硅光芯片测试效率与数据一致性,打造交钥匙级全自动硅光在片测试方案。
深圳市易捷测试技术有限公司简介: 深圳市易捷测试技术有限公司(品牌:GBITEST ),专注高中端半导体晶圆级在片测试系统集成,已进入硅光、射频、毫米波、光学传感、脑机接口、热成像、量子算力等先进器件高精度测试领域采购供应链。其中,硅光测试领域已形成深度技术积累与成熟交付能力,射频/毫米波测试领域深耕多年,已具备从研发验证到量产质检的全周期方案经验。 易捷测试为头部半导体设计与制造企业、科研院所及高端研发实验室提供定制化、高可靠的交钥匙解决方案。公司拥有自主 GBITEST 系列软件,深度整合国际顶尖探针台与测试仪器仪表,打造全自动高低温、光电协同、多仪表一体化测试平台,以技术深耕、专业交付与闭环服务,成为高中端半导体测试领域值得信赖的合作伙伴。 | MPI CORPORATION简介: |
